Tecnología y Extracción en Shale
La extracción en formaciones no convencionales como Vaca Muerta exige perforación horizontal y estimulación hidráulica multietapa. Estos procesos maximizan el contacto con la roca madre y liberan gas y petróleo atrapados en una estructura de bajísima permeabilidad.

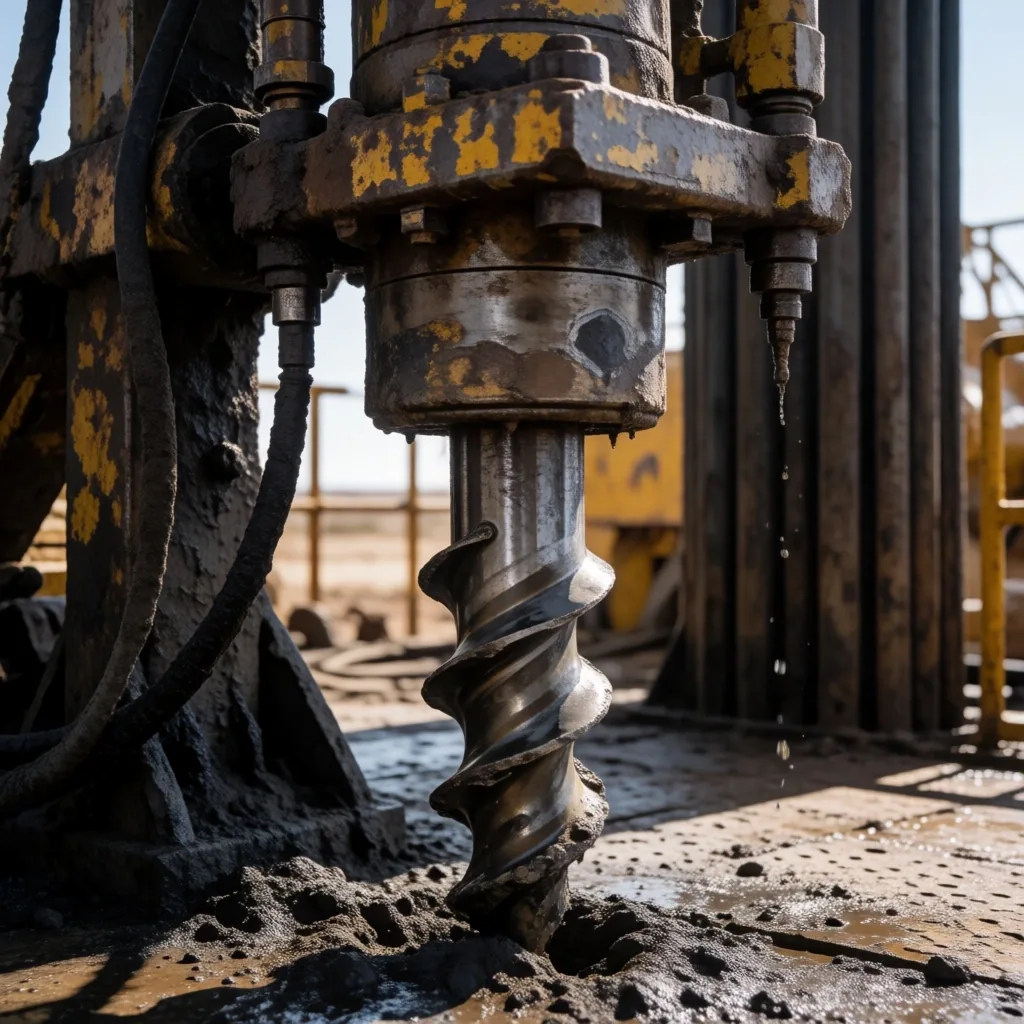

Perforación horizontal y navegación de capas
La técnica comienza con un pozo vertical que, al alcanzar la formación objetivo, se desvía mediante herramientas de dirección para avanzar horizontalmente. Estas ramas laterales pueden extenderse más de 3.000 metros dentro de la roca Vaca Muerta, recorriendo la capa más productiva del yacimiento.
La precisión es quirúrgica. Los geonavegadores utilizan sensores en tiempo real —mediciones mientras se perfora— para mantener la mecha dentro del intervalo de mayor calidad, ajustando la trayectoria metro a metro. Cada desviación horizontal significa más roca madre en contacto con el pozo y, por lo tanto, mayor potencial productivo por unidad de superficie.
- Desviación desde vertical a horizontal mediante motores de fondo y herramientas MWD/LWD.
- Sensores de gamma y resistividad que identifican la capa objetivo en tiempo real.
- Ramas laterales que multiplican la superficie de contacto respecto a un pozo vertical convencional.
El geonavegador ajusta la inclinación y el rumbo de la mecha en función de los datos de la roca que recibe mientras perfora, sin necesidad de detener la operación.
Estimulación hidráulica
Una vez perforado y encamisado el pozo, se inyecta a presión una mezcla de agua, arena de alta resistencia y una proporción mínima de aditivos químicos. La presión extremadamente elevada genera microfisuras controladas en la roca madre.
La arena actúa como agente sostén: mantiene las fisuras abiertas una vez cesa la inyección, permitiendo que los hidrocarburos fluyan desde la roca hacia el interior del pozo y luego hacia la superficie. Sin este sostén físico, las fracturas se cerrarían por la presión geológica del entorno.
Las proporciones son referenciales y varían según el diseño de fractura, la profundidad y las características petrofísicas de cada etapa del pozo.
Completación multietapa
Un solo pozo horizontal se divide en decenas de etapas de fractura, tratando la roca de manera fragmentada y eficiente. Este enfoque sistemático aumenta la tasa de recuperación en comparación con los métodos de hace una década.
La evolución tecnológica permitió los llamados simul-fracs: se estimulan dos pozos en paralelo desde un mismo equipo de fractura, reduciendo tiempos operativos y el uso de bombas en superficie.
Perforación del tramo horizontal
Se perfora la rama lateral a lo largo de la formación Vaca Muerta, recorriendo el intervalo productivo previamente identificado por los geonavegadores.
Encamisado y cementación
Se instala el revestimiento de acero y se cementa el espacio anular para aislar las capas superior e inferior y garantizar la integridad del pozo.
Aislamiento de etapas con cluster sleeves
Se instalan sistemas de aislamiento que dividen la rama horizontal en tramos independientes, cada uno con sus propios puntos de inyección o clusters.
Fractura secuencial etapa por etapa
Se inyecta la mezcla de agua y arena en cada tramo, avanzando desde el fondo del pozo hacia el inicio de la rama horizontal, fracturando decenas de etapas en cadena.
Limpieza y puesta en producción
Se retira el fluido de fractura (flowback), se abren los pozos al flujo de hidrocarburos y comienza la etapa de producción controlada.
Arenas de fractura y logística de insumos
La arena es un componente crítico del fracking. Su calidad determina la durabilidad de las fracturas: si los granos no resisten la presión de cierre, las fisuras se sellan y la producción cae.

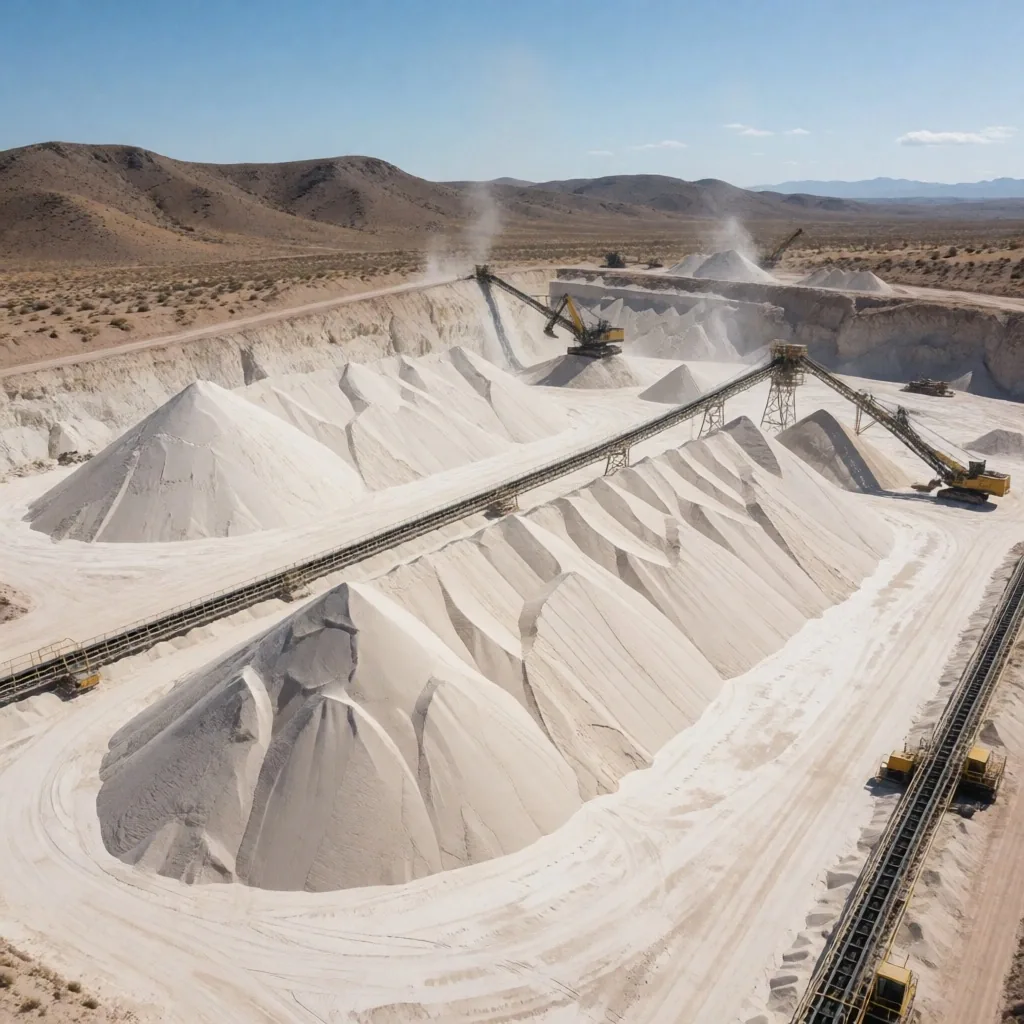

Argentina desarrolló canteras locales para proveer arenas que cumplan con los estándares de esfericidad y resistencia necesarios. La logística de transportar miles de toneladas desde las canteras hasta los sets de fractura en la meseta es uno de los mayores desafíos coordinados por las empresas de servicios.
Los granos redondos fluyen mejor en la mezcla y distribuyen la presión de forma uniforme dentro de la fractura.
La arena debe soportar el peso de la roca sin triturarse, manteniendo los canales de flujo abiertos durante años.
Mallas como 20/40 o 30/50 definen el diámetro del grano y se seleccionan según el ancho de fractura esperado.
Telemetría y monitoreo en tiempo real
Los campos modernos de Vaca Muerta están altamente digitalizados. Miles de sensores envían datos de presiones, caudales y temperaturas a centros de control en Neuquén o Buenos Aires.
Esta capacidad permite realizar ajustes inmediatos en la operación, prevenir fallas en los equipos y optimizar la producción de forma remota, aumentando la seguridad de todo el personal en el sitio.
Equipos de alta potencia
Las bombas de estimulación operan bajo condiciones extremas durante períodos prolongados. El mantenimiento preventivo y el uso de motores de última generación marcan tendencia en la industria.
Algunos equipos ya funcionan impulsados por gas natural en lugar de diésel, reduciendo costos operativos y disminuyendo las emisiones sonoras y gaseosas en el punto de operación.
Innovación en el tratamiento de agua
El agua es el vehículo principal del fracking, y su gestión tecnológica es una prioridad operativa y ambiental.
Se utilizan sistemas de filtrado y tratamiento que permiten reciclar el agua de producción (flowback) para reutilizarla en nuevas fracturas. Estas plantas de última generación reducen el requerimiento de agua fresca y minimizan el impacto del proceso de extracción.
- Filtrado y separación de sólidos disueltos en el agua de retorno.
- Reutilización del flowback en etapas de fractura posteriores.
- Reducción de extracción de agua fresca de acuíferos superficiales.
Cementación y seguridad del pozo
Para proteger las napas freáticas y asegurar la integridad estructural del pozo, se aplican múltiples capas de cementación y entubado de acero.
La cementación avanzada asegura que no exista comunicación entre la zona de producción y las capas superiores de la tierra. Pruebas de presión rigurosas y perfiles de cemento electrónicos garantizan que cada pozo cumpla con las normativas internacionales más exigentes.
- Tubos de revestimiento de acero instalados en etapas sucesivas.
- Pruebas de presión positivas y negativas antes de la estimulación.
- Perfiles acústicos de cemento que verifican la integridad del anular.
